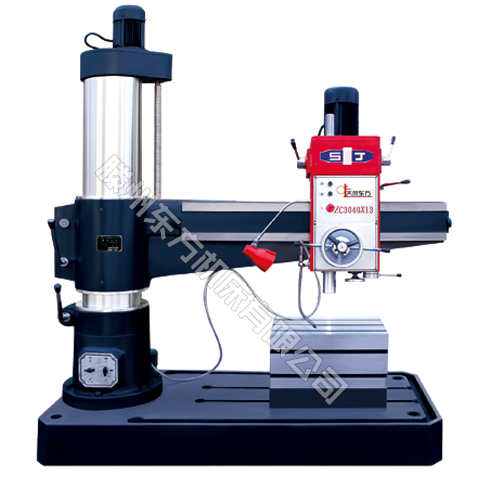

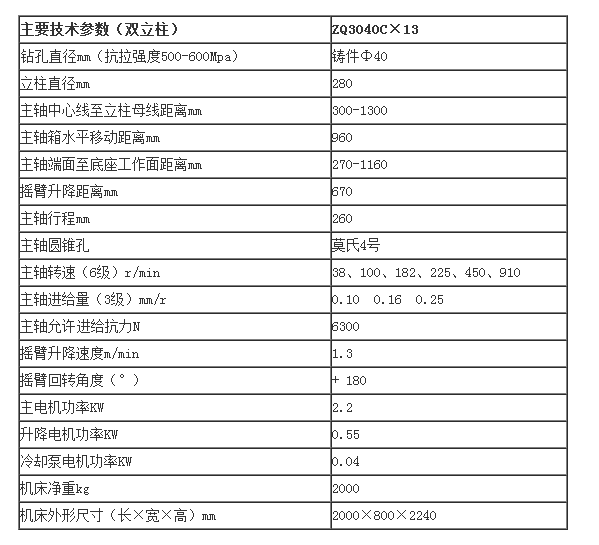

ZQ3040C×13搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。
內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的
一端為套筒，它套裝在外立柱做上下移動。
ZQ3040C×13搖臂鉆床當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外
立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進
行旋轉切削，一邊進行縱向進給，其運動形式為：
（1）搖臂鉆床的主運動為主軸的旋轉運動
（2）進給運動為主軸的縱向進給
（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，
搖臂與外立柱一起繞內立柱的 回轉運動。
